產品用途和特點

GF系列干式變壓器用橫流式冷卻風機（以下簡稱：干變冷卻風機）主要用于干式變壓器冷卻增容及電子設備、配電柜、高低、壓開關柜等產品的冷卻降溫等作用。使用該系列冷卻風機可提高干式變壓器的輸出功率40-50％，從而可大大提高干式變壓器的承載能力、并延長了干式變壓器的使用壽命，是國內外廠家普遍采用的最經濟有效的方式。

我公司生產的GF系列干變冷卻風機依據行業標準(JB/T8971-1999),通過電腦優化組合設計，使其風量更大、噪音更低，進一步提高了風壓、降低了能耗，GF系列干變冷卻風機的外殼采用了優質鋁合金型材和不銹鋼，結構緊湊、外形美觀、安裝簡便，壽命長，從而為GF系列干變冷卻風機長時間在較惡劣環境下平穩運行提供了可靠的保障。

工作原理

GF系列冷卻風機用于干式變壓器時，風機置于變壓器線圈下部兩側，將冷風直接吹進變壓器的線圈高、低壓冷卻風道，散熱效果明顯，可保障變壓器的正常運行并延長其使用壽命。（風機開、停及變壓器的超溫報警、超溫跳閘等功能有溫控裝置提供）。

產品型號及含義

冷卻風機A、B區分：以產品銘牌方向電機安裝在左側為B型，右側為A型。
實例一：GFDD470-150 A 表示：干式變壓器橫流式冷卻風機、單相220V、頂吹式、風機總長度470mm、葉輪直徑150mm、電機在右邊；
實例二：GFD365-110/120 A 表示：干式變壓器橫流式冷卻風機、單相220V、側吹式、風機總長度470mm、葉輪直徑110/120mm、電機在右邊；
實例三：GFS470-150 B 表示：干式變壓器橫流式冷卻風機、三相380V、側吹式、風機總長度470mm、葉輪直徑150mm、電機在左邊；

冷卻風機使用條件
1、環境溫度應75oC≥-40oC。
2、通過冷卻風機的工業氣體不允許有強酸、強堿及各種溶液。
3、不允許有沙塵等雜物掉入風機內，以免造成風機燒毀及扇葉斷裂。

冷卻風機的安裝與維護
1、安裝前應應首先檢查是否因包裝運輸造成損壞、變形、如有損壞或變形應修復后安裝使用。
2、然后再檢查各零件及螺絲是否有松動；葉片與風筒之間是否相碰或移位，若相碰或移位應進行調整后方可安裝。
3、冷卻風機安裝后應進行試機，待風機運行正常后再進行聯機使用。
4、風機長期置放重新使用時，應對風機進行檢查試運行若無異常現象，方可聯機使用。
5、風機安裝完畢后應將接線合密封，以防接線合滲漏造成短路燒毀電機。

搬運和存放
1、在搬運過程中，要注意輕拿輕放，按照包裝箱的標志和要求搬運和放置，切勿倒置和立置。
2、在搬運過程中應避免強烈沖擊和劇烈震動，以防包裝葙和產品破損。
3、風機應存放于透風、干燥沒有腐蝕性氣體處，避免雨淋和陽光暴曬。

訂貨須知
1、訂貨時請根據使用要求和變壓器的容量及結構形式，參照資料提供的產品型號選型，我公司也可根據您的使用規格進行定制。
2、公司根據訂單或訂貨合同在三到七天內交貨，定制產品在十五天內交貨。

售后服務
1、因產品質量出現問題我公司實行保修服務。注：以風機出廠日期為準。
2、超出保修期的產品我公司實行免費維修，需更換零部件的收取零部件成本費、運費自理

保修服務
1、自購機之日起，因產品組件質量原因并非人為故障，一年內免費維修更換。
2、超出保修期需維修的產品，用戶應將產品發往我公司，運費由用戶自理。

鄭重聲明
1、我公司保修對象僅適用于購買我公司產品的用戶，人為故障及不屬于我公司產品組件質量原因造成的故障，不屬保修范疇。
2、為確保您的利益，未經我公司同意請不要自行拆卸產品上的任何零部件，否則，將視為自動放棄保修之權利。我公司服務響應時間為48小時。

頂（側）吹式風機主要技術參數 Top type blower main technical data

型號	電機參數						風量 ≧M/H	噪音 ≤db	配用變壓器容量 KVA	每套配用臺數	風機重量 Kg
型號	相數	電壓 V	電流 ≤A	轉速 R/MIN	頻率 Hz	功率 W	風量 ≧M/H	噪音 ≤db	配用變壓器容量 KVA	每套配用臺數	風機重量 Kg
GFD(S)365-90	單/三	220/380	0.3	1400	50	30	450	50	30～100	6
GFD(S)440-90	單/三	220/380	0.3	1400	50	30	480	50	50～100	6
GFD(S)470-90	單/三	220/380	0.3	1400	50	30	500	52	80～200	4
GFD(S)560-90	單/三	220/380	0.3	1400	50	30	580	52	100～315	4
GFD(S)660-90	單/三	220/380	0.35	1400	50	40	650	52	200～630	4
GFD(S)730-90	單/三	220/380	0.35	1400	50	40	750	52	400～800	2/4
GFD(S)760-90	單/三	220/380	0.40	1400	50	40	800	52	630～1000	2/4
GFD(S)860-90	單/三	220/380	0.40	1400	50	50	900	54	50～100	2
GFD(S)920-90	單/三	220/380	0.45	1400	50	50	1000	54	50～125	2
GFD(S)1000-90	單/三	220/380	0.45	1400	50	50	1450	55	100～250	2
GFD(S)1050-90	單/三	220/380	0.48	1400	50	50	1500	55	100～315	2
GFD(S)1100-90	單/三	220/380	0.50	1400	50	50	1550	55	125～315	2
GFD(S)1150-90	單/三	220/380	0.50	1400	50	50	1600	55	125～315	2
GFD(S)1200-90	單/三	220/380	0.50	1400	50	50	2000	55	125～400	2
GFD(S)365-110/120	單/三	220/380	0.30	1400	50	40	500	52	315～500	6
GFD(S)385-110/120	單/三	220/380	0.35	1400	50	40	550	52	400～630	6
GFD(S)440-110/120	單/三	220/380	0.4	1400	50	40	650	52	600～1000	6
GFD(S)470-110/120	單/三	220/380	0.45	1400	50	40	800	54	600～1250	6
GFD(S)490-110/120	單/三	220/380	0.5	1400	50	50	850	54	1000～1600	6
GFD(S)520-110/120	單/三	220/380	0.5	1400	50	50	900	56	1250～2000	6
GFD(S)560-110/120	單/三	220/380	0.55	1400	50	50	930	56	1250～2000	6
GFD(S)590-110/120	單/三	220/380	0.55	1400	50	50	950	56	1500～2500	6
GFD(S)610-110/120	單/三	220/380	0.55	1400	50	50	980	56	630～1000	4/6
GFD(S)730-110/120	單/三	220/380	0.56	1400	50	50	1100	56	800～1250	2/4
GFD(S)760-110/120	單/三	220/380	0.56	1400	50	50	1150	56	500～1300	2/4
GFD(S)800-110/120	單/三	220/380	0.56	1400	50	60	1200	56	500～1500	2/4
GFD(S)850-110/120	單/三	220/380	0.56	1400	50	60	1250	56	500～1600	2/4
GFD(S)1000-110/120	單/三	220/380	0.58	1400	50	60	1400	56	300～1000	2
GFD(S)1050-110/120	單/三	220/380	0.6	1400	50	60	1500	56	600～1000	2
GFD(S)1150-110/120	單/三	220/380	0.6	1400	50	60	1550	56	600～1250	2
GFD(S)1200-110/120	單/三	220/380	0.6	1400	50	60	1600	56	630～1250	2
GFD(S)1240-110/120	單/三	220/380	0.6	1400	50	60	1650	56	630～1250	2
GFD(S)1300-110/120	單/三	220/380	0.6	1400	50	60	1800	58	800～1250	2
GFD(S)1400-110/120	單/三	220/380	0.6	1400	50	80	2100	58	1000～1600	2
GFD(S)365-150	單/三	220/380	0.45	1400	50	45	950	54	630～1100	6
GFD(S)385-150	單/三	220/380	0.45	1400	50	45	950	54	630～1250	6
GFD(S)470-150	單/三	220/380	0.55	1400	50	60	1200	55	800～1500	6
GFD(S)490-150	單/三	220/380	0.55	1400	50	60	1350	55	1250～2000	6
GFD(S)590-150	單/三	220/380	0.6	1400	50	80	1500	56	2000～2500	6
GFD(S)760-150	單/三	220/380	0.6	1400	50	90	2000	58	2500～4000	6

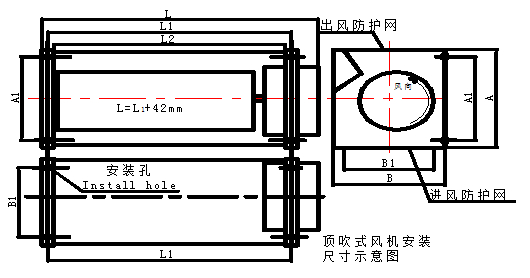

頂吹式風機外形及安裝尺寸圖Top type blower shape and the install dimension diaCram

型號	A	A1	B	B1	L	L1	L2	安裝孔
GFD(S)D365-90	150	120	130	100	365	323	305	4-Ф7×9
GFD(S)D440-90	150	120	130	100	440	398	380	4-Ф7×9
GFD(S)D560-90	150	120	130	100	560	518	500	4-Ф7×9
GFD(S)D660-90	150	120	130	100	660	618	600	4-Ф7×9
GFD(S)D760-90	150	120	130	100	760	718	700	4-Ф7×9
GFD(S)D860-90	150	120	130	100	860	818	800	4-Ф7×9
GFD(S)D1050-90	150	120	130	100	1050	1008	990	4-Ф7×9
GFD(S)D1200-90	150	120	130	100	1200	1158	1140	4-Ф7×11
GFD(S)D365-110	150.5	120	148	120	365	323	305	4-Ф7×13
GFD(S)D385-110	150.5	120	148	120	385	343	325	4-Ф7×13
GFD(S)D440-110	150.5	120	148	120	440	398	380	4-Ф7×13
GFD(S)D470-110	150.5	120	148	120	470	428	410	4-Ф7×13
GFD(S)D490-110	150.5	120	148	120	490	448	430	4-Ф7×13
GFD(S)D590-110	150.5	120	148	120	590	548	530	4-Ф7×13
GFD(S)D860-110	150.5	120	148	120	860	818	800	4-Ф7×13
GFD(S)D1050-110	150.5	120	148	120	1050	1008	990	4-Ф7×13
GFD(S)D1150-110	150.5	120	148	120	1150	1108	1090	4-Ф7×13
GFD(S)D1250-110	150.5	120	148	120	1250	1208	1190	4-Ф7×13
GFD(S)D365-120	170	145	150	120	365	323	305	4-Ф7×11
GFD(S)D385-120	170	145	150	120	385	343	325	4-Ф7×11
GFD(S)D440-120	170	145	150	120	440	398	380	4-Ф7×11
GFD(S)D470-120	170	145	150	120	470	428	410	4-Ф7×11
GFD(S)D490-120	170	145	150	120	490	448	430	4-Ф7×11
GFD(S)D520-120	170	145	150	120	520	478	460	4-Ф7×11
GFD(S)D690-120	170	145	150	120	690	648	630	4-Ф7×11
GFD(S)D760-120	170	145	150	120	760	718	700	4-Ф7×11
GFD(S)D1040-120	170	145	150	120	1040	998	980	4-Ф7×11
GFD(S)D1150-120	170	145	150	120	1150	1108	1090	4-Ф7×11
GFD(S)D1250-120	170	145	150	120	1250	1208	1190	4-Ф7×11
GFD(S)D1300-120	170	145	150	120	1300	1258	1240	4-Ф7×11
GFD(S)D365-150	200	172	190	162	365	323	305	4-Φ7×12
GFD(S)D470-150	200	172	190	162	470	428	410	4-Φ7×12
GFD(S)D490-150	200	172	190	162	490	448	430	4-Φ7×12
GFD(S)D590-150	200	172	190	162	590	548	530	4-Φ7×12

側吹式風機外形及安裝尺寸圖Side type blower shape and install dimension figure

型號	A	A1	B	B1	L	L1	L2	安裝孔
GFD(S)365-9	13	10	15	12	365	323	305	4-Ф7×9
GFD(S)440-9	13	10	15	12	44	398	38	4-Ф7×9
GFD(S)560-9	13	10	15	12	56	518	50	4-Ф7×9
GFD(S)660-9	13	10	15	12	66	618	60	4-Ф7×9
GFD(S)760-9	13	10	15	12	76	718	70	4-Ф7×9
GFD(S)860-9	13	10	15	12	86	818	80	4-Ф7×9
GFD(S)1050-9	13	10	15	12	105	1008	99	4-Ф7×9
GFD(S)1100-9	13	10	15	12	110	1058	104	4-Ф7×9
GFD(S)1150-9	13	10	15	12	115	1108	109	4-Ф7×9
GFD(S)1200-9	13	10	15	12	120	1158	114	4-Ф7×9
GFD(S)365-11	148	12	150.5	118	365	323	305	4-Ф7×13
GFD(S)385-11	148	12	150.5	118	385	343	325	4-Ф7×13
GFD(S)440-11	148	12	150.5	118	44	398	38	4-Ф7×13
GFD(S)470-11	148	12	150.5	118	47	428	41	4-Ф7×13
GFD(S)490-11	148	12	150.5	118	49	448	43	4-Ф7×13
GFD(S)1050-11	148	12	150.5	118	105	1008	99	4-Ф7×13
GFD(S)1100-11	148	12	150.5	118	110	1058	104	4-Ф7×13
GFD(S)365-12	15	12	17	145	365	323	305	4-Ф7×11
GFD(S)385-12	15	12	17	145	385	343	325	4-Ф7×11
GFD(S)440-12	15	12	17	145	44	398	38	4-Ф7×11
GFD(S)470-12	15	12	17	145	47	428	41	4-Ф7×11
GFD(S)490-12	15	12	17	145	49	448	43	4-Ф7×11
GFD(S)520-12	15	12	17	145	52	478	46	4-Ф7×11
GFD(S)1050-12	15	12	17	145	105	1008	99	4-Ф7×11
GFD(S)1100-12	15	12	17	145	110	1058	104	4-Ф7×11
GFD(S)1200-12	15	12	17	145	120	1158	114	4-Ф7×11
GFD(S)365-15	19	162	20	172	365	323	305	4-Φ7×12
GFD(S)470-15	19	162	20	172	47	428	41	4-Φ7×12
GFD(S)490-15	19	162	20	172	49	448	43	4-Φ7×12
GFD(S)590-15	19	162	20	172	59	548	53	4-Φ7×12
